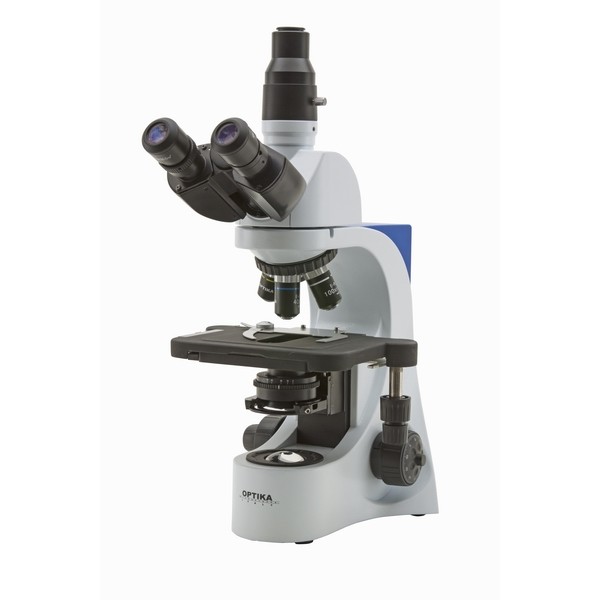

Мікроскоп Optika B-383PLi 40x-1000x Trino Infinity"

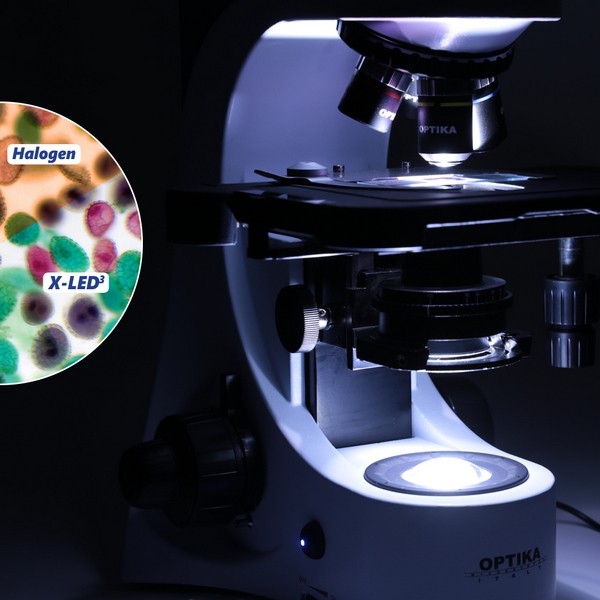

Оптическое разрешение в большей степени зависит от правильности освещения. Современная оптика микроскопов настолько совершенна, что сложно изобрести что-то революционно новое, в то время как скачок развития светодиодных технологий открывает широкие возможности в микроскопии. Компания Optika представляет следующий шаг в усовершенствовании освещения – профессиональное предметное светодиодное освещение X-Led3. Высокоэффективный светодиод мощностью 3,6W создает необходимый световой поток для полного освещения контрастных образцов при максимальных увеличениях (эквивалентно галогенной лампе мощностью 50W). Светодиод совмещен с рефлектором сложной геометрии и специально спроектированной оптической линзой, что позволяет значительно улучшить интенсивность, однородность и направленность производимого света. В отличии от традиционных галогенных ламп, световой поток, получаемый при использовании системы X-Led3 обладает ярким белым свечением со световой температурой 6300К, что соответствует естественному дневному освещению. Таким образом, изображение лишено излишне-желтой окраски светом галогенной лампы. Вместе с тем светодиод чрезвычайно экономичен в сравнении с галогенной лампой аналогичной яркости, как в отношении расхода энергии (потребляет на 90% энергии меньше), так и в отношении срока службы (65 000 часов по сравнению с 1 500 часов работы).





Планахромат - это объектив у которого исправлена кривизна поля, хроматическая аберрация и хроматическая разность увеличения. Такая конструкция позволяет производить по одинаковой схеме объективы различных увеличений с одинаково хорошо исправленными аберрациями. Такие объективы дают резкое и четкое изображение по всему полю и как нельзя лучше подходят для микрофотографии. Кроме того, с такими объективами отлично работают широкопольные окуляры.





В оптической системе IOS, скорректированной на бесконечность, световые волны, формирующие изображение объекта, проходят от объектива до линзы тубуса исключительно параллельным пучком. Такая оптическая схема дает два основных преимущества. Во-первых, допускается добавление между объективом и тубусом специальных оптических компонентов (поляризаторы, спектроделители, вертикальные осветители) без изменения оптического пути света. Следовательно не изменяется увеличение, парфокальные свойства объективов, не вносятся дополнительные аберрации от корректирующих элементов. Во-вторых, остаточные геометрические аберрации объектива корректируются оптической линзой тубуса. Изображение четкое и имеет правильное соотношение геометрических размеров. Микроскоп может быть модифицирован для необходимых исследований без потери качества изображения.





Классификация:

Тип: оптический

Классификация: биологический

Метод микроскопии: светлого поля

Назначение: профессиональный





Оптические характеристики:

Увеличение: от 40х до 1000х

Увеличение объективов: 4х, 10х, 40, 100х

Увеличение окуляра: 10х,





Конструктивные особенности:

Насадка: тринокулярная (оборот на 360º, наклон на 30º)

Регулировка межзрачкового расстояния, мм: 48-75

Диоптрийная подстройка: ±5 на левом окуляре

Револьверная головка: на 5 объективов

Объективы: Infinity, с многослойным просветляющим и антигрибковым покрытием

Степень коррекции объектива: планахромат скорректированный на бесконечность

Окуляры: широкоугольные (линейное поле зрения 20 мм) с увеличенным выносом зрачка и просветляющим покрытием

Посадочный диаметр окуляра, мм: 23,2

Предметный столик: подвижный с инновационной системой привода, 233х147 мм, с препаратоводителем и нониусом (цена деления 0,1 мм, диапазон перемещения 78х54 мм)

Корпус: металл

Фокусировка: коаксиальная, грубая и тонкая (цена деления 0,002 мм) с контролем натяжения и стопорным механизмом

Подсветка: светодиодная X-Led3 проходящим светом (SMD LED 3,6W, 6300K)

Регулировка яркости: плавная

Конденсор: Аббе, 1.25 N.A., с регулируемой высотой и возможностью центрирования

Апертурная диафрагма: ирисовая

Возможность установки CCD камеры или PC-микроокуляра





Комплектация:

Микроскоп: 1шт

Объективы: Планахроматические, скорректированные на бесконечность (infinity) (4/0.10 ∞/0.17, W.D.16.8 мм; 10/0.25 ∞/0.17, W.D.5.8 мм; 40/0.65 ∞/0.17, W.D.0.43 мм; 100/1.25 ∞/0.17, W.D.0.13 мм OIL/WATER): 4шт

Колбы для объективов: 4шт

Окуляры:

WF10x/20мм (с резиновым наглазником): 2 шт

Крышки окуляров: 2шт

Адаптер для цифровой камеры (23,2 мм): 1 шт

Иммерсионное масло: 1 флакон

Ключ для регулировки силы натяжения винтов фокусировки: 1шт

Шестигранник: 2 шт

Защитный чехол: 1шт

Сетевой адаптер: (Input:100-240V, 50/60Hz; Output: 6V, 1000mA, длина: 1.5 м): 1шт





Дополнительные рекомендованные аксессуары:

Окуляр M-161 WF 15x/16 mm

Окуляр M-162 WF 20x/12 mm

Окуляр M-163 WF 10x/20 mm (23 mm) 10mm/0.01mm micrometr

Окуляр M-008.1 WF10x/20mm (23 mm) pointer

Объектив M-144 IOS E-Plan 20x/0.40

Объектив M-149 IOS E-Plan 60x/0.80

Фильтр M-975.1, 45 мм, Blue

Фильтр M-977.1, 45 мм, Green

Фильтр M-979.1, 45 мм, Yellow

Фильтр M-989.1, 45 мм, Frosted Glass

Фазово контрастный набор M-179

Поляризационный набор (анализатор, поляризатор) M-174.1

Темнопольный конденсор M-185

Поворотный предметный столик M-175

Столик с подогревом M-666.380 (digital control)

Фотоадаптер M-114 C-Mount adapter for 1/2” sensor

Фотоадаптер M-115 C-Mount adapter for 1/3” sensor

Фотоадаптер M-116 C-Mount adapter for 2/3” sensor

Иммерсионное масло 15008 (10мл)

Солнечная батарея M-069

Объект-микрометр M-005 (0.1мм/0.01мм)

Набор для чистки 15104





Питание:

Электросеть переменного тока: 220/240V





Габариты и вес:

Размеры (высота х ширина х глубина), мм: 490x210x260

Вес, кг: 7.45





Микроскоп Optika B-383PLi 40x-1000x Trino Infinity укомплектован планахроматическими объективами, скорректированными на бесконечность, что относит его к более высокому классу оптических приборов и позволяет производить довольно детальные биологические исследования с использованием широкого спектра аксессуаров, получая при этом максимально качественное изображение и фотографии образцов.





Эргономичный дизайн корпуса выполнен таким образом, чтоб предоставить максимум удобства управления микроскопом, сместить центр тяжести к подошве микроскопа и тем самым сделать прибор более устойчивым. Специальное отверстие обеспечивает удобный захват при переноске микроскопа. Дополнительно удобство наблюдения обеспечивается наклоном бинокулярной насадки под углом 30º. Полноповоротная насадка позволяет наблюдать в микроскоп с любой удобной позиции, не меняя положения прибора в пространстве. Бинокулярные тубусы поворачиваются на 360º и могут быть размещены относительно друг друга под любым углом, что делает удобным наблюдения для людей с любыми анатомическими особенностями посадки глаз.

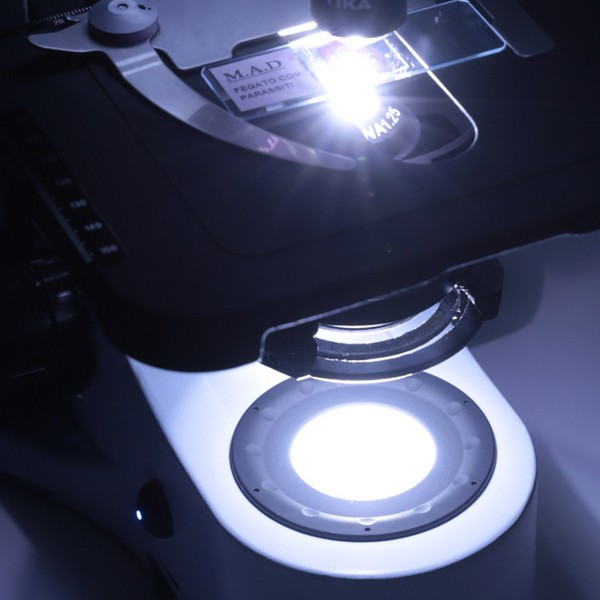

Светодиодная подсветка микроскопа X-Led3 плавно регулируется по яркости с помощью регулятора яркости и по интенсивности с помощью ирисовой апертурной диафрагмы. Специально разработанные 45-ти миллиметровые фильтры для данной серии микроскопов, помещается в апертуру осветителя. Подвижный центрируемый конденсор Аббе с нанесенной шкалой дает возможность точно перенести световую проекцию в плоскость наблюдаемого образца.





Тринокулярная компоновка микроскопа дает возможность в равной степени комфортно вести наблюдение и документировать на камеру результаты исследований. Тубус для установки цифровой камеры плавно регулируется по высоте, что позволяет в зависимости от фокусного расстояния камеры отрегулировать высоту тубуса так, чтоб изображение выведенное на экран цифровой камерой было одинаково резким с изображением в окулярах.





Предметный столик оснащен инновационной системой поперечного ременного привода Innovative Belt Drive, благодаря которой перемещение происходит максимально плавно без микрорывков. Столик оснащен препаратоводителем и нониусом. Высота поднятия предметного столика регулируется с помощью винтов макро и микрометрической фокусировки. Конструкцией предусмотрен диск контроля натяжения винтов фокусировки и стопорный механизм, что позволяет при необходимости зафиксировать микроскоп сфокусированным на образце. Эта же особенность позволяет с большей точностью производить фокусировку.





Микроскоп дает большую вариативность увеличений в пределах от 40х до 1000х. Объективы 40х и 100х имеют подпружиненную конструкцию, не позволяющую повредить объектив либо образец при чрезмерном поднятии предметного столика. Благодаря использованию объектива 100х OIL/WATER, можно забыть об утомительной чистки оптики от масла и налипшей пыли, так как в качестве иммерсионной жидкости, практически без потери разрешения, вместо масла может использоваться вода.  Для повышения разрешения при больших увеличениях конденсор также может быть использован как иммерсионный. Поверхность тубусов покрыта черным анодированным покрытием Type III, надежно противостоящим истиранию и коррозии снаружи и не допускающему нежелательных переотражений внутри.
