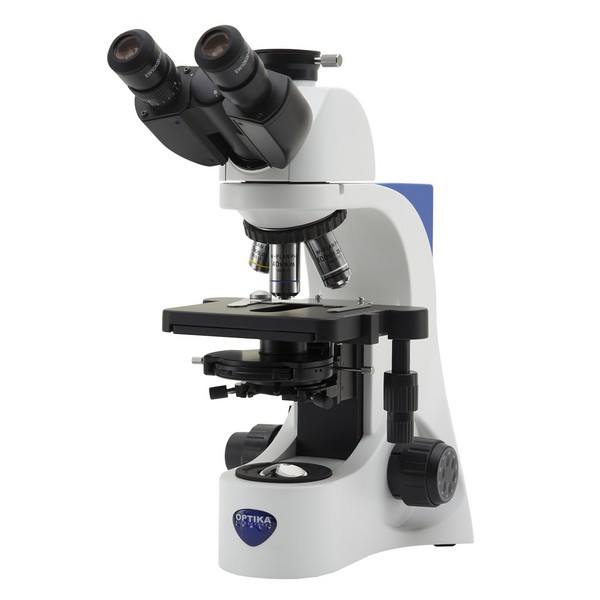

Мікроскоп Optika B-383Ph 40x-1000x Trino Phase Contrast

Найважливішою характеристикою використання мікроскопа є зручність. Розробка нової серії мікроскопів Optika B-380 велася спільно з дизайнером, який раніше працював у команді італійської дизайнерської машинобудівної студії  Pininfarina . Як відомо,  Pininfarina  розробляє дизайн найдосконаліших у світі кузовів та салонів автомобілів (Ferrari, Maserati) з погляду аеродинаміки та ергономіки. І якщо аеродинаміка до мікроскопів не має відношення, то ергономіка (зручність експлуатації) – це надзвичайно важливий фактор. Саме цей компонент привніс відомий італійський дизайнер до нової серії мікроскопів Optika B-380, зробивши її максимально комфортною для тривалих лабораторних спостережень.

 Фазово-контрастная микроскопия используется для наблюдения слабоконтрастных прозрачных объектов, отличающихся от окружающей среды только по показателю преломления. Принцип основан на превращении невидимых фазовых изменений, вносимых объектом, в амплитудные изменения, различимые глазом. Изображение становится более контрастным, и темный объект отчетливо виден на светлом фоне. Фазово-контрастный метод широко применяется для исследования внутренней структуры живых, неокрашенных биологических объектов в микробиологии и цитологии, незаменим при клинических исследованиях. Широко применяется для исследования биологических жидкостей живых организмов.

 Темнопольная микроскопия применяется для исследования плавных неоднородностей в структуре объекта, которые не могут быть выявлены в светлом поле. Принцип основан на увеличении контраста за счет регистрации только рассеянного света образцом. Особенностью микроскопа темного поля является способ освещения образца, который осуществляется сбоку. Темные места образца становятся светящимися и хорошо различимыми на темном фоне, а светлые - темными. Особенно становятся различимы внешние контуры наблюдаемых образцов. Темнопольная микроскопия применяется для прижизненного изучения внешней структуры неокрашенных биологических объектов, неоднородностей в тонких шлифах минералов. Темнопольная микроскопия является важнейшим диагностическим методом при гемосканировании.

 Оптическое разрешение в большей степени зависит от правильности освещения. Современная оптика микроскопов настолько совершенна, что сложно изобрести что-то революционно новое, в то время как скачок развития светодиодных технологий открывает широкие возможности в микроскопии. Компания Optika представляет следующий шаг в усовершенствовании освещения – профессиональное предметное светодиодное освещение X-Led3. Высокоэффективный светодиод мощностью 3,6W создает необходимый световой поток для полного освещения контрастных образцов при максимальных увеличениях (эквивалентно галогенной лампе мощностью 50W). Светодиод совмещен с рефлектором сложной геометрии и специально спроектированной оптической линзой, что позволяет значительно улучшить интенсивность, однородность и направленность производимого света. В отличии от традиционных галогенных ламп, световой поток, получаемый при использовании системы X-Led3 обладает ярким белым свечением со световой температурой 6300К, что соответствует естественному дневному освещению. Таким образом, изображение лишено излишне-желтой окраски светом галогенной лампы. Вместе с тем светодиод чрезвычайно экономичен в сравнении с галогенной лампой аналогичной яркости, как в отношении расхода энергии (потребляет на 90% энергии меньше), так и в отношении срока службы (65 000 часов по сравнению с 1 500 часов работы).

 Планахромат - это объектив у которого исправлена кривизна поля, хроматическая аберрация и хроматическая разность увеличения. Такая конструкция позволяет производить по одинаковой схеме объективы различных увеличений с одинаково хорошо исправленными аберрациями. Такие объективы дают резкое и четкое изображение по всему полю и как нельзя лучше подходят для микрофотографии. Кроме того, с такими объективами отлично работают широкопольные окуляры.

Классификация:

• Тип: оптический
• Классификация: биологический
• Метод микроскопии: фазового контраста, темного поля, светлого поля
• Назначение: профессиональный

Оптические характеристики:

• Увеличение: от 40х до 1000х
• Увеличение объективов: 4х, 10х, 40, 100х
• Увеличение окуляров: 10х,

Конструктивные особенности:

• Насадка: тринокулярная (оборот на 360º, наклон на 30º)
• Регулировка межзрачкового расстояния, мм: 48-75
• Диоптрийная подстройка: ±5 на левом окуляре
• Оптическая система: с длиной тубуса 160 мм
• Револьверная головка: на 5 объективов
• Объективы: DIN, с многослойным просветляющим и антигрибковым покрытием, международный стандарт резьбового соединения RMS
• Степень коррекции объектива: планахромат

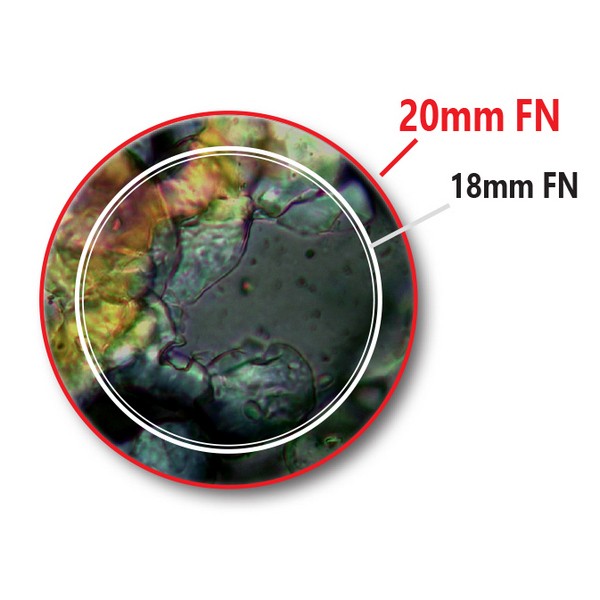

• Окуляры: широкоугольные (линейное поле зрения 20 мм) с увеличенным выносом зрачка и просветляющим покрытием
• Посадочный диаметр окуляра, мм: 23.2
• Предметный столик: подвижный, 139х150 мм, с препаратоводителем и нониусом (цена деления 0.1 мм, диапазон перемещения 75х33 мм)
• Корпус: алюминиевый сплав, литой
• Фокусировка: коаксиальная, грубая и тонкая (цена деления 0,002 мм) с контролем натяжения и стопорным механизмом
• Диапазон перемещения столика за один полный оборот грубой / тонкой фокусировки, мм: 25 / 0.2
• Подсветка: светодиодная X-Led3 проходящим светом (SMD LED 3.6W, 6300K)
• Регулировка яркости: плавная
• Конденсор: Аббе, 1.25 N.A., с регулируемой высотой и возможностью центрирования
• Фазово-контрастное устройство: 5-ти позиционное: кольцевые диафрагмы для объективов 10x/20х, 40x, 100x, темнопольная и светлопольная диафрагмы
• Апертурная диафрагма: ирисовая
• Возможность установки цифровой камеры

Комплектация:

• Микроскоп: 1шт
• Объективы: DIN Планахроматические (W-Plan 4/0.10 160/-, W.D.15.8 мм; W-Plan PH 10/0.25 160/0.17, W.D.12.2 мм; W-Plan PH 40/0.65 160/0.17, W.D.0.37 мм; W-Plan PH 100/1.25 160/0.17, W.D.0.13 мм OIL/WATER): 4шт
• Окуляры: WF10x/20мм High Point (с резиновым наглазником): 2 шт
• Крышки окуляров: 2шт
• Вспомогательный микроскоп для настройки фазово-контрастного устройства: 1шт
• Адаптер для цифровой камеры (23,2 мм): 1 шт
• Фильтр: зеленый: 1 шт
• Иммерсионное масло: 1 флакон
• Ключ для регулировки силы натяжения винтов фокусировки: 1шт
• Шестигранник: 2 шт
• Защитный чехол: 1шт
• Сетевой адаптер: (Input:100-240V, 50/60Hz; Output: 6V, 1000mA, длина: 1.5 м): 1шт

Дополнительные рекомендованные аксессуары:

• Окуляр M-001 H5x
• Окуляр M-161 EW 15x/16 mm
• Окуляр M-162 WF 20x/12 mm
• Окуляр M-163 EW 10x/20 mm (23 mm) 10mm/0.01mm micrometr
• Окуляр M-008.1 EW 10x/20mm (23 mm) pointer
• Объектив M-166 E-Plan 20x/0.40
• Объектив M-168 E-Plan 60x/0.80
• Объектив M-171 W-Plan PH 20x/0.40
• Фильтр M-975.1, 45 мм, Blue
• Фильтр M-977.1, 45 мм, Green
• Фильтр M-979.1, 45 мм, Yellow
• Фильтр M-989.1, 45 мм, Frosted Glass
• Полевая диафрагма M-156 для B-380
• Поляризационный набор (анализатор, поляризатор) M-174.1
• Поворотный предметный столик M-175.1
• Иммерсионное масло 15008 (10мл)
• Солнечная батарея M-069
• Объект-микрометр M-005 (0.1мм/0.01мм)
• Набор для чистки 15104

Питание:

• Электросеть переменного тока: 220/240V

Габариты и вес:

• Линейные размеры микроскопа, мм: 405x235x370
• Размеры в упаковке, мм: 520х400х400
• Вес, кг: 7.8
• Вес в упаковке, кг: 9.1

Основное преимущество данной модели - широкие возможности применения микроскопа в базовой комплектации для различных микробиологических исследований методом светлого поля, темного поля и фазового контраста.

Микроскоп Optika B-383Ph 40x-1000x Trino Phase Contrast укомплектован планахроматическими фазово-контрастными объективами, что относит его к более высокому классу оптических приборов и позволяет производить довольно детальные биологические исследования, получая при этом максимально качественные фотографии образцов.

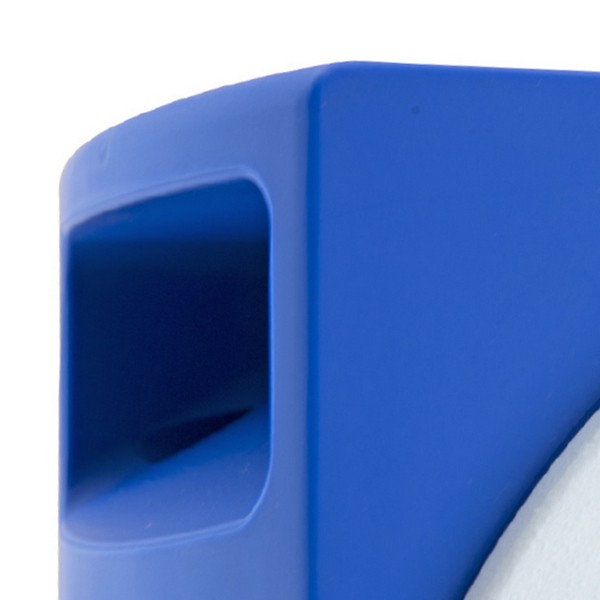

Эргономичный дизайн корпуса выполнен таким образом, чтоб предоставить максимум удобства управления микроскопом, сместить центр тяжести к подошве микроскопа и тем самым сделать прибор более устойчивым. Специальное отверстие в корпусе обеспечивает удобный захват при переноске микроскопа. Дополнительно удобство наблюдения обеспечивается наклоном бинокулярной насадки под углом 30º. Полноповоротная насадка позволяет наблюдать в микроскоп с любой удобной позиции, не меняя положения прибора в пространстве. Бинокулярные тубусы поворачиваются на 360º и могут быть размещены относительно друг друга практически под любым углом, что делает удобным наблюдения для людей с любыми анатомическими особенностями посадки глаз.

Светодиодная подсветка микроскопа X-Led3 плавно регулируется по яркости с помощью регулятора яркости и по интенсивности с помощью ирисовой апертурной диафрагмы. Специально разработанные 45-ти миллиметровые фильтры для данной серии микроскопов, помещается в апертуру осветителя. Подвижный центрируемый конденсор Аббе с нанесенной шкалой дает возможность точно перенести световую проекцию в плоскость наблюдаемого образца.

Тринокулярная компоновка микроскопа дает возможность в равной степени комфортно вести наблюдение и документировать на камеру результаты исследований. Тубус для установки цифровой камеры плавно регулируется по выстое, что позволяет в зависимости от фокусного расстояния камеры отрегулировать высоту тубуса так, чтоб изображение выведенное на экран цифровой камрой было одинаково резким с изображением в окулярах.

Предметный столик оснащен препаратоводителем и нониусом. Высота поднятия предметного столика регулируется с помощью винтов макро и микрометрической фокусировки. Конструкцией предусмотрен диск контроля натяжения винтов фокусировки и стопорный механизм, что позволяет при необходимости зафиксировать микроскоп сфокусированным на образце. Эта же особенность позволяет с большей точностью производить фокусировку.

Микроскоп дает большую вариативность увеличений в пределах от 40х до 1000х. Объективы 40х и 100х имеют подпружиненную конструкцию, не позволяющую повредить объектив либо образец при чрезмерном поднятии предметного столика. Благодаря использованию объектива 100х OIL/WATER, можно забыть об утомительной чистки оптики от масла и налипшей пыли, так как в качестве иммерсионной жидкости, практически без потери разрешения, вместо масла может использоваться вода. Для повышения разрешения при больших увеличениях конденсор также может быть использован как иммерсионный. Поверхность тубусов покрыта черным анодированным покрытием Type III, надежно противостоящим истиранию и коррозии снаружи и не допускающему нежелательных переотражений внутри.

Предназначен для углублённых лабораторных исследований в различных областях науки и медицины. Рекомендован для исследования патологий, анализов биологических жидкостей человека, микологических, ветеринарных, дерматологических, цитологических, онкологических, паразитологических, гематологических исследований, анализа питьевой воды и продуктов пищевой промышленности, а также для гомеопатии и натуропатии. Оптика микроскопа обеспечивает получение высококачественных снимков наблюдаемых образцов. Рекомендован для медицинских и научных лабораторий.

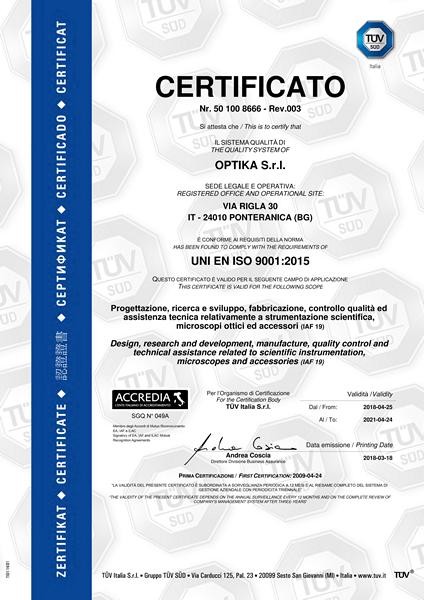

Итальянская компания OPTIKA SRL на протяжении 50 лет является одним из лидеров в производстве профессиональных микроскопов и аксессуаров, покрывающих практически все области микроскопических исследований. Компания постоянно стремится к инновациям и заботится о своём клиенте, не забывая о высоком качестве продукта, удобстве и простоте использования. При надлежащем пользовании микроскопы Optika рассчитаны на долгие годы работы.
